标准配置Standard configuration
四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。
可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选液压卡盘、卧式刀塔、液压尾座、全封闭防护罩。
标准配置Standard configuration
四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。
可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选液压卡盘、卧式刀塔、液压尾座、全封闭防护罩。
性能特点 Performance characteristics

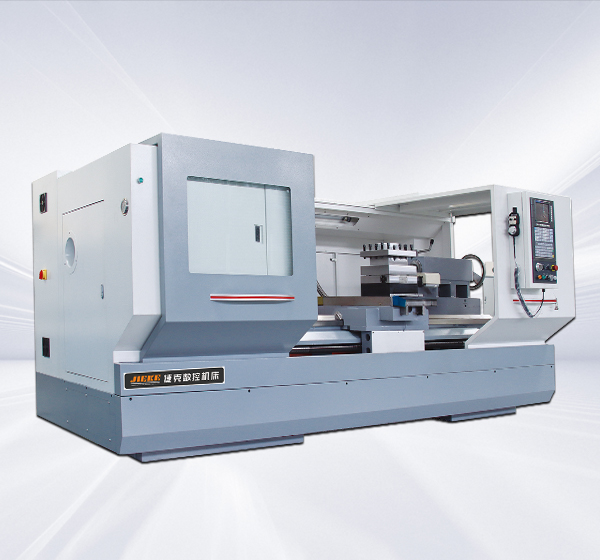

本系列数控车床为经济型数控加工机床,是通用的数控自动化金属加工设备,可进行机械零件的半精加工及精加工,具有结构可靠、操作方便和经济实用等特点。适用于各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工,并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。
●机床导轨和滑鞍导轨都采用特殊性材料的硬导轨,经高频淬火,超硬耐磨,经久耐用、加工精度保持性好
●采用高精度主轴轴承组且经精密装配和动平衡测试的主轴,保证主轴精度高的、噪声低、刚性强:
●各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨,当有异常状态或油量不足时,自动产生警告讯号
●导轨加刮屑装置,防止导轨被铁屑和冷却液腐蚀,方便铁屑的清理。
主要规格/技术参数 Specifications/technical parameters
技术参数 | SPECIFICATIONS | 单位 | CK6186 |
床身上 大回转直径 | Max. swing over bed | mm | Φ860 |
X向导轨跨距 | X-axis rail span | mm | 330 |
Z向导轨跨距 | Z-axis rail span | mm | 600 |
溜板上 大回转直径 | Max. swing over cross slide | mm | Φ540 |
顶针距 | Distance between centers | mm | 1000/1500/2000/3000/4000/5000/6000+ |
大车削长度 | Maximum turning length | mm | 1000/1500/2000/3000/4000/5000/6000+ |
主轴通孔直径 | Spindle bore | mm | Φ105 |
棒料通径 | Bar diameter | mm | Φ104 |
选配中空卡盘拉杆通孔 | Hollow chuck tie rod through hole | mm | Φ90 |
主轴端部型式 | Spindle nose type | mm | A2-11 |
卡盘 | Chuck size | mm | 手动 Manual $ 400 |
主轴锥孔锥度 | Spindle bore taper | 公制Metric120,1:20 | |
主轴极限转速 | Spindle speed steps | mm | 30-84.53-150.125-350.300-835 r/min 手动四挡,档内无级变速 Manual 4 speed , stepless |
尾座套筒直径 | Tailstock quill diameter | No | Φ130 |
尾座套筒内孔锥度 | Tailstock quill taper | rpm | MT6# |
尾座套筒行程 | Tailstock quill travel | mm | 265 |
尾座配置 | Tailstock configuration | No | 手动 Manual |
电动刀架刀位数 | Number of electric tool holder positions | mm | 4 |
刀方尺寸 | Tool shank size | mm | 32×32(四工位) (4-positions) |
丝杠型号 | X向Xaxis | mm | FDC4005-P3 |
Lead screw model | Z向Zaxis | mm | FDC6310-P3 |
X/Z向快移速度 | X/Z axis rapid traverse | m/min | 4/5 |
X向行程 | X axis travel | mm | 400 |
小设定单位 | Minimum setting unit | mm | 0.001 |
主电机功率 | Main motor power | KW | 15 |
总电源功率 | Total power capacity | KW | 18 |
机床净重 | Net weight | Kg | 5100/5700/6200/7200 |
外形尺寸(长×宽×高) | Dimensions(L×W×H) | mm | 3500/4000/4500/5500×1900×1900 3500/4000/4500/5500/6000/7000/8000×2100×2000 |
