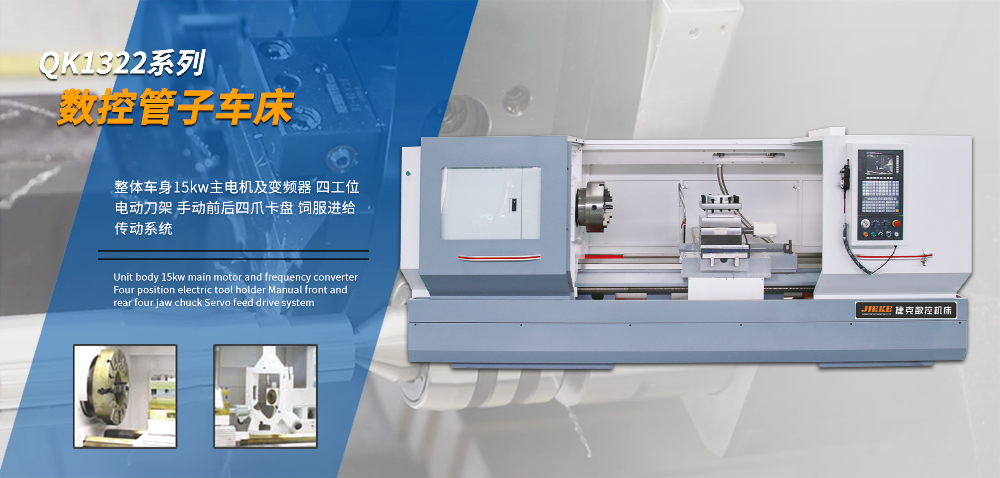

QK1322数控管子车床
标准配置Standard configuration
整体车身15kw主电机及变频器 四工位电动刀架 手动前后四爪卡盘 饲服进给传动系统 冷却系统手动尾座电器控制系统 数控系统(广数)半封闭防护罩自动润滑系统可选配置Optional configuration
六工位电动刀架中心架、跟刀架数控系统(广数GSK/发那科、西门子等)三爪卡盘(液压/气动)-
0.000.00
-
商品描述
标准配置Standard configuration
整体车身15kw主电机及变频器 四工位电动刀架 手动前后四爪卡盘 饲服进给传动系统 冷却系统手动尾座电器控制系统 数控系统(广数)半封闭防护罩自动润滑系统
可选配置Optional configuration
六工位电动刀架中心架、跟刀架数控系统(广数GSK/发那科、西门子等)三爪卡盘(液压/气动)
性能特点 Performance characteristics
数控管子车床为普及型数控车床，适宜加工形状复杂的轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等，尤其适合多品种、中小批量的轮番加工。
主要规格/技术参数 Specifications/technical parameters
| 技术参数 SPECIFICATIONS | QK1322 |
| CNC系统 CNC system | KND2000/广数(GSK)980TDI(可选配 Optional ) |
| 大工件长度 Maximum workpiece length | 1500/2000/3000 |
| 大车削长度 Maximum turning length | 1500/2000/3000 |
| 床身上工件 大回旋直径 Maximum tuming diameter of workpiece on the bed | 800mm |
| 刀架上工件 大回旋直径 Maximum turning diameter of workpiece on tool holder | 480mm |
| 床身宽 Bed width | 600mm |
| 主轴通孔直径 Spindle bore | 227mm |
| 主轴变速方式 Spindle speed change mode | 手动/2挡 Manual 2 speed |
| 尾座套筒直径 Tailstock quill diameter | 130mm |
| 尾座套筒 大直径 Maximum tailstock quill diameter | 250mm |
| 尾座套筒锥孔 Tailstock quill taper | 莫氏(Mohs)6号 |
| 自动润滑间歇时间 Automatic lubrication interval time | 12min(可调)(Adjustable) |
| 冷却泵功率 Cooling pump power | 125W |
| X轴电机型号 Model of X-axis motor | 130SJT-M075D 10N/M |
| Z轴电机型号 Model of Z-axis motor | 130SJT-M150B 15N/M |
| 主电机型号 Model of main motor | 15Kw |
| 快速移动速度 Rapid traverse | X轴：6m/minZ轴：8m/min |
| 刀架形式 Tool shank size | 立式四工位或六工位(Vertical four station or six station) |
| 机床来源 Machine tool power supply | 三相(Three-phase)380v(-15-+10%)50Hz |
| 主轴转速 Spindle speed | 25-95/96-382r/min |
| 整机重量（加工长度1500） Machine weight | 约(about)6.3T |
