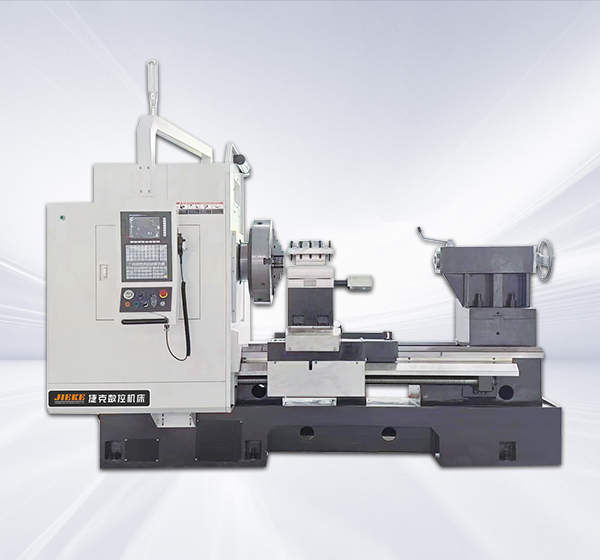

FLK61125/1000法兰专用数控车床
-
0.000.00
-
商品描述
性能特点 Performance characteristics

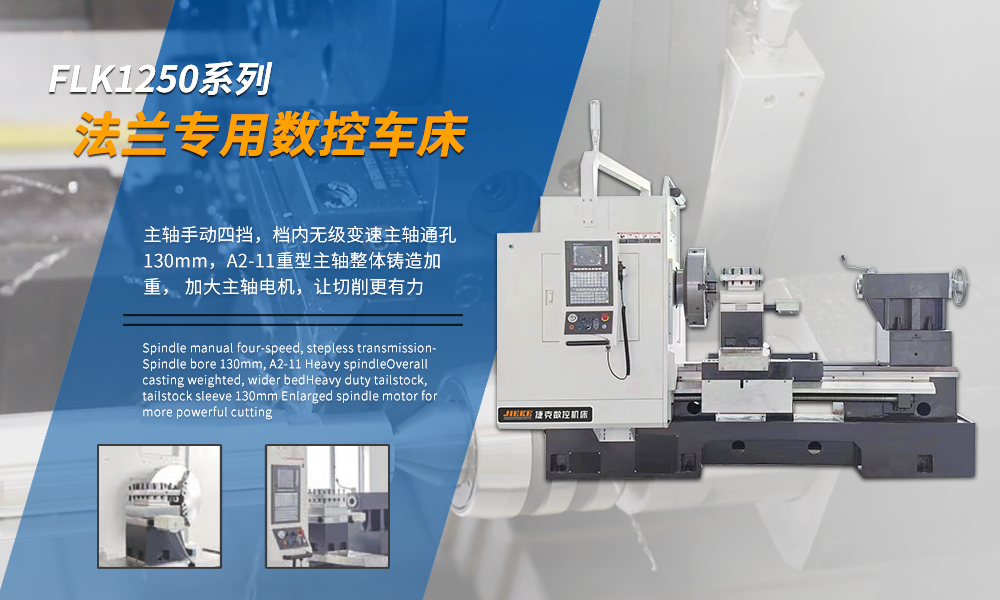

FLK61125/1000法兰专用数控车床主轴手动四挡，档内无级变速主轴通孔130mm，A2-11重型主轴整体铸造加重，加宽床身加重型尾座，尾座套筒130mm加大主轴电机，让切削更有力
主要规格/技术参数 Specifications/technical parameters
| 技术参数 | SPECIFICATIONS | 单位 | FLK61125/1000 |
| 床身上 大回转直径 | Max.swing over bed | mm | Φ1250 |
| X向导轨跨距 | X-axis rail span | mm | 330 |
| Z向导轨跨距 | Z-axis rail span | mm | 700 |
| 溜板上 大回转直径 | Max.swing over cross slide | mm | Φ850 |
| 顶尖距 | Distance between centers | mm | 1000 |
| 大盘类加工直径 | Max. processing diameter (plate) | 1000 | |
| 大车削长度 | Maximum turning length | mm | 850 |
| 距床身 中心高 | From the bed | mm | 625 |
| 距地面 Height of center | Above ground | mm | 1385 |
| 主轴通孔直径 | Spindle bore | mm | Φ130 |
| 主轴端部形式 | Spindle nose type | A2-11 | |
| 卡盘 | Chuck size | mm | 1000手动四爪单动卡盘 Manual four-jaw single-action chuck |
| 主轴锥孔锥度 | Spindle bore taper | No | 公制(Metric)120,1：20 |
| 主轴极限转速 | Spindle speed range | rpm | 30-84,53-150, 125-350, 300-835r/min 手动四挡，档内无极变速 Manual 4 speed, stepless |
| 尾座套筒直径 | Tailstock quill diameter | mm | Φ130 |
| 尾座套筒内孔锥度 | Tailstock quill taper | No | MT6# |
| 尾座套筒行程 | Tailstock quill travel | mm | 265 |
| 尾座形式 | Tailstock configuration | 手动尾座 Manual tailstock | |
| 电动刀架刀位数 | Number of electric tool holder positions | 把 | 四工位电动刀架 4 station electric tool holder |
| 刀具尺寸 | Tool shank size | mm | 40*40 |
| 丝杠型号 X向 | X axis | FYND4006-3-P3 | |
| Lead screw mode Z向 | Z axis | FYND6310-5-P4 | |
| X/Z向快移速度 | X/Z axis rapid traverse | m/min | 4/5 |
| X向行程 | X axis travel | mm | 625 |
| Z向行程 | Z axis travel | mm | 1000 |
| 小设定单位 | Minimum setting unit | mm | 0.001 |
| 主电机功率 | Main motor power | KW | 22 (变频)(Frequency conversion)e |
| X/Z轴电机扭距 | X/Z axis motor torque | N.M | 10/15 |
| 总电源功率 | Total power capacity | KW | 18 |
| 机床净重（约值） | Net weight | Kg | 6000 |
| 外形尺寸（长×宽×高） | Dimensions(L×W×H) | mm | 3500×2000×2500 |
