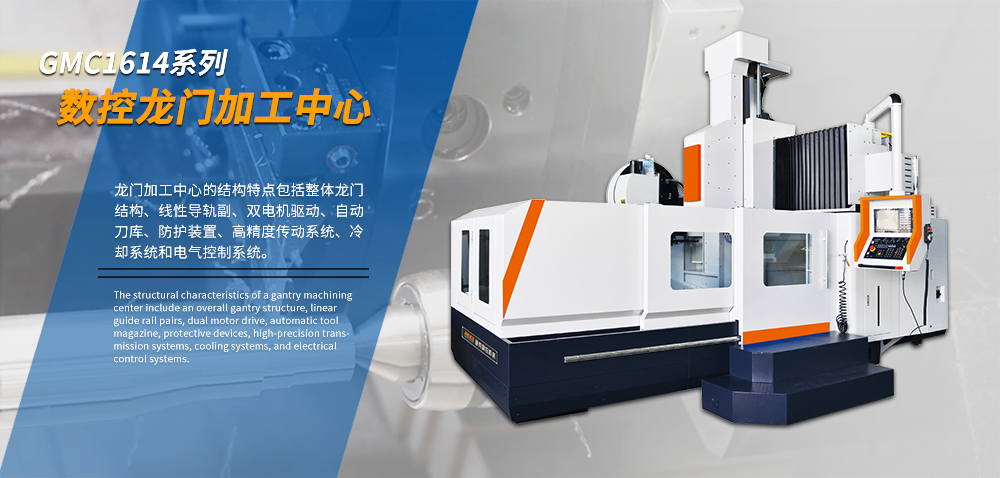

GMC1614数控龙门加工中心
-
0.000.00
-
商品描述
性能特点 Performance characteristics
龙门加工中心是一种高效、精密的数控加工设备，适用于各种金属切削加工，它的独特结构和优越性能使其成为现代工业中不可或缺的工具。龙门加工中心的结构特点包括整体龙门结构、线性导轨副、双电机驱动、自动刀库、防护装置、高精度传动系统、冷却系统和电气控制系统。
主要规格/技术参数 Specifications/technical parameters
| 主要技术参数 | SPECIFICATIONS | GMC1614 | |
| 工作台面尺寸（宽×长）(mm) | Table size(width × length) | 1200×1400 | |
| 工作台移动方向行程(X轴)(mm) | Worktable longitudinal stoke (X axis) | 1600 | |
| 主轴滑座移动方向行程(Y轴)(mm) | Spindle lateral stroke (Y axis) | 1400 | |
| 主轴上下移动方向行程(Z轴)(mm) | Spindle up and down stroke (Z axis) | 800 | |
| 龙门宽度(mm) | Cross gate width | 1400 | |
| 主轴鼻端至工作台面距离(mm) | Distance between spindle nose and table surface | 160~960 | |
| 工作台T型槽（数目一尺寸×间距） | Workbench T-slot(number-width × pitch) | 5-22×195 | |
| 主轴规格（型号/安装直径） | Spindle specifications(model/mounting diameter) | BT50/0190 | |
| 主轴传动方式 Spindle drive mode | 皮带 Belt type | Spindle speed | 转速6000 r/min |
| Gear ratio | 皮带轮传动比 Pulley Ratio 1:1 (选配 Optional 1.5:1) | ||
| X、Y、Z轴滚珠丝杠规格 | X,Y,Z axis ball screw specifications | X:5010 Y:5010 Z:5010 | |
| X、Y、Z轴导轨规格 | X,Y,Z axis guideway specifications | X轴：滚柱55；Y轴：滚柱55；Z轴：硬轨 X-axis: roller 55: Y-axis: roller 55, Z-axis: hard rail | |
| X、Y、Z轴伺服电机传动方式及传动比 | X,Y,Z axis servo motor drive mode and ratio | ||
| 主轴电机选用推荐 | Recommended spindle motor selection | 15Kw广域电机 Wide Area Motors | |
| X、Y、Z轴伺服电机推荐扭矩N.m | X, Y,Z axis motor torque | ||
| 快速进给速度(m/min) | Rapid traverse | 16 | |
| 外形尺寸（长×宽×高)(mm) | Overall diamension (L×W×H) | 5200×3300×3500 | |
| 工作台承重(t) | Table load | 3 | |
| 机床重量约(t) | Machine weight | 15 | |
