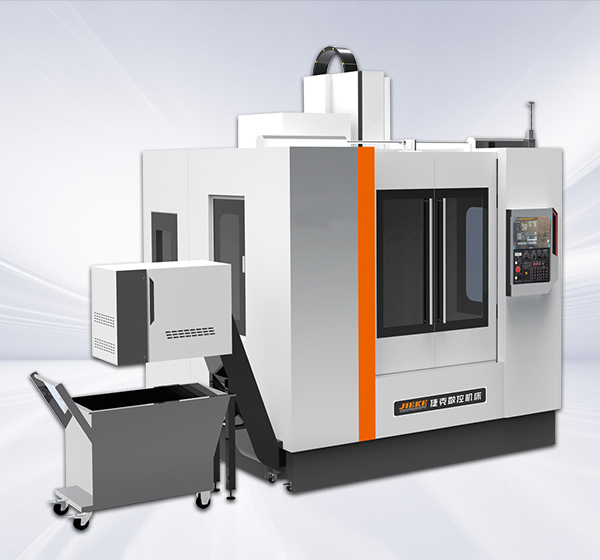

VMC1380立式加工中心
标准配置Standard configuration
FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机可选配置Optional configuration
主轴直联 主轴油冷 数控第四轴 数控第五轴-
0.000.00
-
商品描述
标准配置Standard configuration
FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机
可选配置Optional configuration
主轴直联 主轴油冷 数控第四轴 数控第五轴
性能特点 Performance characteristics
●底座滑轨采四轨支撑设计，主轨跨距加大，滑动更为平稳顺畅。

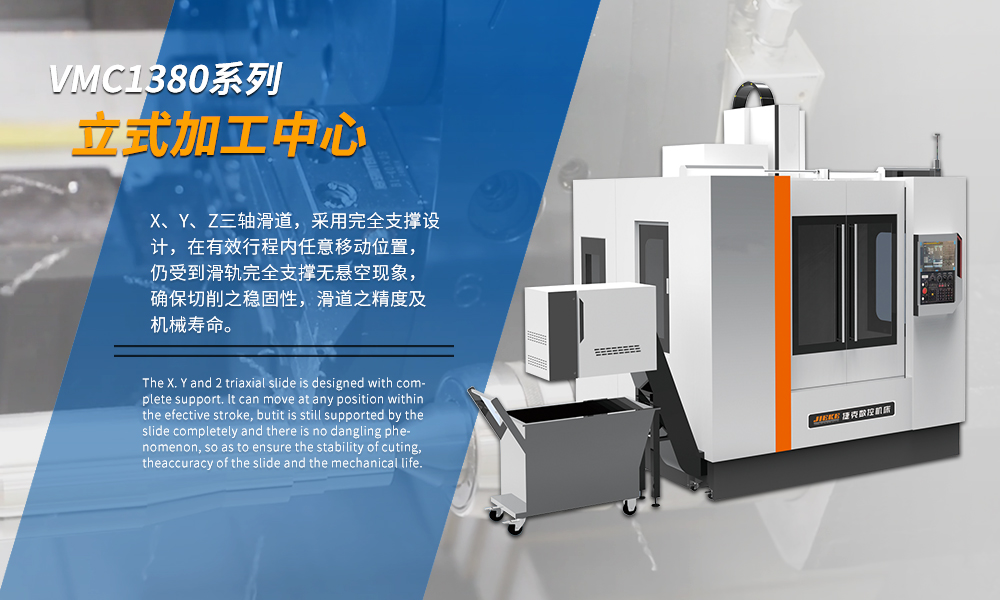

●X、Y、Z三轴滑道，采用完全支撑设计，在有效行程内任意移动位置，仍受到滑轨完全支撑无悬空现象，确保切削之稳固性，滑道之精度及机械寿命。
●Z轴采用马达刹车系统，在快速定位时亦能保持高平衡和灵敏性，以保证加工精度。
主要规格/技术参数 Specifications/technical parameters
| 主要技术参数 | SPECIFICATIONS | VMC1380 | |
| 行程 Travel | X轴行程 | X axis travel | 1300 |
| Y轴行程 | Y axis travel | 800 | |
| Z轴行程 | Z axis travel | 700 | |
| 主轴端面至工作台距离 | Distance between spindle nose to table surface | 110-850 | |
| 工作台 Workbench | 工作台尺寸 | Table size | 800×1400 |
| T型槽 | T slot | 5-18-110 | |
| 工作台大负重 | Maximum table load | 1200KG | |
| 主轴 Spindle | 主轴锥度/外径 | Spindle taper/outside diameter | BT50/外径OD 155(选配BT50齿轮头)(Optional BT50 gear head) |
| 主轴转速 | Spindle speed | 6000/8000/10000 | |
| 主轴传动方式 | Spindle drive | 皮带/直连 Belt/Inline | |
| 主轴中心至立柱导轨距离 | Distance from spindle to column | 855 | |
| 丝杆 Screw | X,Y,Z轴 | X. Y. Z axis | X:5012Y:5012Z:5012 |
| 导轨 Guide | X,Y,Z轴 | X, Y, Z axis | X:55 Y:45(四轨道Quadruple track)Z:55 |
| 三轴快速移动 Three-axis rapid traverse | X,Y,Z轴快移 | X, Y, Z axis rapid traverse | X:24Y:24Z:24 |
| 机床功率 Machine tool power | 主轴功率 | Spindle power | 15KW/18.5KW |
| X轴功率 | X axis power | 28NM | |
| Y轴功率 | Y axis power | 28NM | |
| Z轴功率 | Z axis power | 28NM | |
| 刀库 Tool magazine | 刀库类及刀具数量 | Tool magazine and tool number | 机械手（圆盘刀库）Manipulator（disc tool magazine)24T |
| 换刀时间 | Tool change time | 2.5s | |
| 机械精度 Mechanical precision | 定位精度 | Positioning accuracy | 0.005/300 |
| 重复定位精度 | Repeated positioning accuracy | 0.003/300 | |
| 系统 | System | System、Mitsubishi、Fanuc、日本三菱、日本发那科 | |
| 机床重量 | Machine weight | 10T | |
