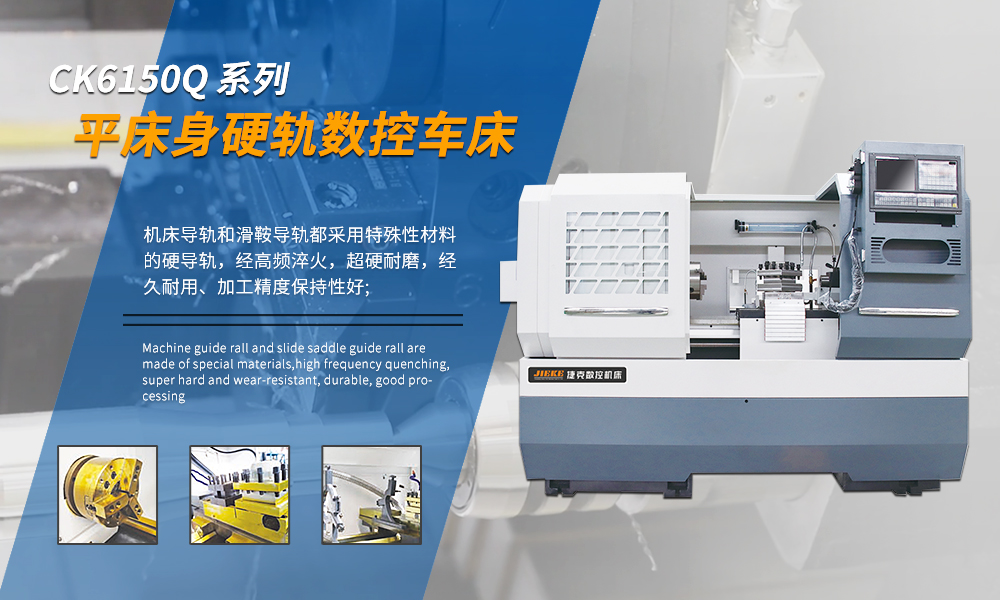

CK6150Q平床身硬轨数控车床
标准配置Standard configuration
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选气动或液压卡盘、液压尾座、全封闭防护罩。-
0.000.00
-
商品描述
标准配置Standard configuration
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。
可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选气动或液压卡盘、液压尾座、全封闭防护罩。
性能特点 Performance characteristics
●机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好
●采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强:
●各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号
●导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
主要规格/技术参数 Specifications/technical parameters
| 技术参数 | SPECIFICATIONS | 单位 | CK6150Q |
| 床身 大回转直径 | Max. swing over bed | mm | 500 |
| 过托板回转直径 | Swing over cross slide | mm | 280 |
| 导轨宽度 | Guide rail width | mm | 360 |
| 中心距 | Distance between centers | mm | 750/1000/1500/2000 |
| 主轴通孔 | Spindle bore | mm | 52(Optional 82) |
| 主轴孔锥度 | Spindle bore taper | MT6 | |
| 主轴端部形式 | Spindle nose type | A2-6(A2-8) | |
| 主轴转速级别 | Spindle speed range | rpm | 1800 Stepless(无极变速) |
| 刀塔类型 | Turret/tool post | Electric 4 position(电动4工位) | |
| 刀具尺寸 | Tool size | mm | 25×25 |
| X轴行程 | X axis travel | mm | 250 |
| Z轴行程 | Z axis travel | mm | 750/1000/1500/2000 |
| X轴快移速度 | X axis rapid traverse | mm/min | 6000 |
| Z轴快移速度 | Z axis rapid traverse | mm/min | 8000 |
| 尾座套简直径 | Tailstock quill diameter | mm | 65 |
| 尾座套锥度 | Tailstock quill taper | MT4 | |
| 尾座套筒行程 | Tailstock quill travel | mm | 140 |
| 主电机功率 | Main motor power | kw | 7.5 |
| 冷却水泵功率 | Coolant pump motor | kw | 0.125 |
| 重量 | Weight | kg | 1800/1900/2000/2100 |
| 尺寸 | Dimension | mm | 2200/2500/3000/3500 ×1650×1700 |
