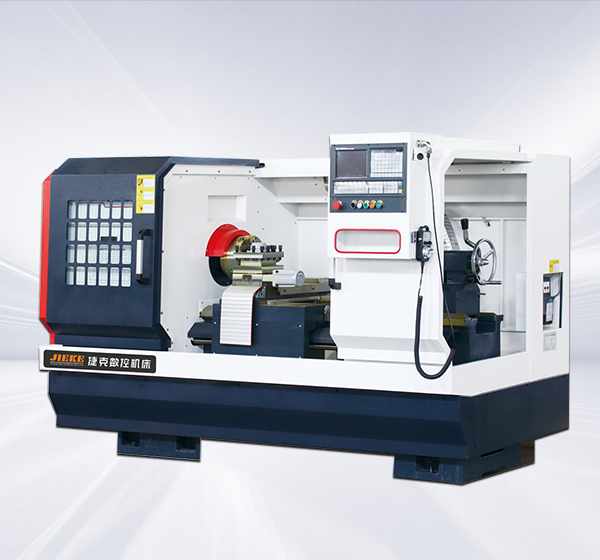

CK6150×1000/1500/2000/3000
标准配置Standard configuration
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。
可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选气动或液压卡盘、液压尾座、全封闭防护罩。
CK6150×1000/1500/2000/3000
标准配置Standard configuration
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩。
可选配置Optional configuration
可选发那科、西门子、广数和凯恩帝等数控系统;可选气动或液压卡盘、液压尾座、全封闭防护罩。
性能特点 Performance characteristics
本系列数控车床为经济型数控加工机床,是通用的数控自动化金属加工设备,可进行机械零件的半精加工及精加工,具有结构可靠、操作方便和经济实用等特点。适用于各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工,并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。

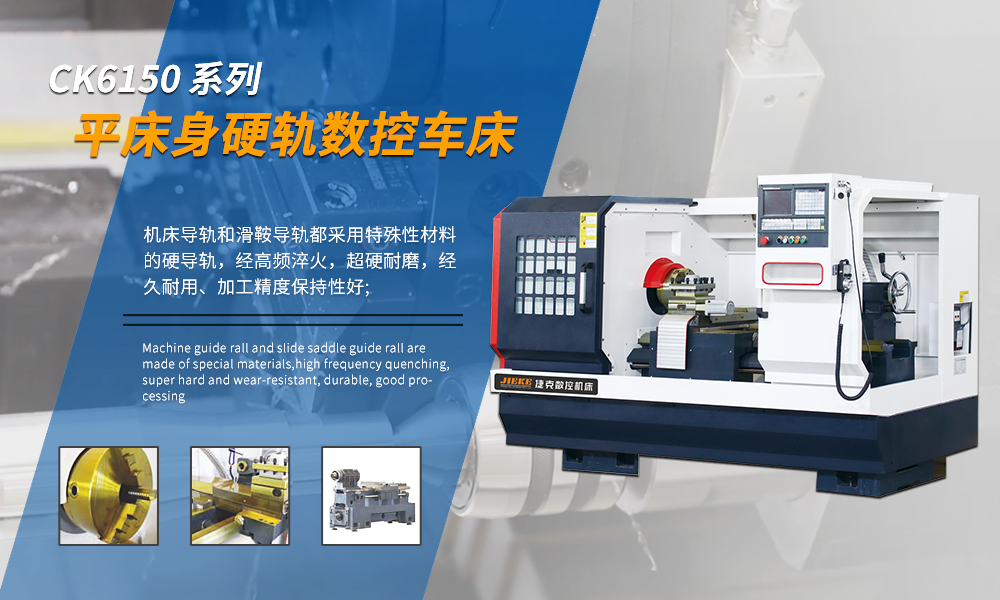

●机床导轨和滑鞍导轨都采用特殊性材料的硬导轨,经高频淬火,超硬耐磨,经久耐用、加工精度保持性好
●采用高精度主轴轴承组且经精密装配和动平衡测试的主轴,保证主轴精度高的、噪声低、刚性强:
●各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨,当有异常状态或油量不足时,自动产生警告讯号
●导轨加刮屑装置,防止导轨被铁屑和冷却液腐蚀,方便铁屑的清理。
主要规格/技术参数 Specifications/technical parameters
技术参数 | SPECIFICATIONS | 单位 | CK6150×1000/1500/2000/3000 |
床身上 大回转直径 | Max. swing over bed | mm | Φ500 |
X向导轨跨距 | X-axis rail span | mm | 210 |
Z向导轨跨距 | Z-axis rail span | mm | 400 |
溜板上 大回转直径 | Max.swing over cross slide | mm | Φ250 |
顶针距 | Distance between centers | mm | 1000/1500/2000/3000 |
大车削长度 | Maximum turning length | mm | 850/1350/1850/2850 |
中心高 | 距床身 From the bed | mm | 276 |
Height of center | 距地面 Above ground | mm | 1110 |
主轴通孔直径 | Spindle bore | mm | Φ82(选配 Optional Φ130) |
棒料通径 | Bar diameter | mm | 80(128) |
选配中空卡盘拉杆通孔 | Hollow chuck tie rod through hole | mm | Φ65 |
主轴端部型式 | Spindle nose type | A2-8/A2-11 | |
卡盘 | Chuck size | mm | 普通 OrdinaryΦ250(Φ380) |
主轴锥孔锥度 | Spindle bore taper | No | 公制Metric 90,1:20 |
主轴极限转速 | Spindle speed steps | rpm | 1800(800) |
尾座套筒直径 | Tailstock quill diameter | mm | Φ75 |
尾座套筒内孔锥度 | Tailstock quill taper | No | MT5# |
尾座套筒行程 | Tailstock quill travel | mm | 150 |
尾座配置 | Tailstock configuration | 普通手摇 Ordinary hand-crank | |
电动刀架刀位数 | Number of electric tool holder positions | 4(选配6工位或8工位)Optional 6-station or 8-station | |
刀方尺寸 | Tool shank size | mm | 25×25(四工位)(4 station) |
丝杠型号 Lead screw model | X向Xaxis | mm | FDC2506-P3 |
Z向Zaxis | mm | FDC4008-P3 | FDC4008-P3 |
X/Z向快移速度 | X/Z axis rapid traverse | m/min | 6/8 |
X向行程 | X axis travel | mm | 280 |
小设定单位 | Minimum setting unit | mm | 0.001 |
主电机功率 | Main motor power | KW | 7.5 Optional 11 |
总电源功率 | Total power capacity | KW | 13 |
机床净重 | Net weight | Kg | 2700/3100/3500/4300 |
外形尺寸(长×宽×高) | Dimensions(L×W×H) | mm | 2650/3250/3750/4750×1700×1820 |
