  • VMC650立式加工中心

  • VMC650立式加工中心

    标准配置Standard configuration
    FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机


    可选配置Optional configuration
    主轴直联 主轴油冷 数控第四轴 数控第五轴




    • 0.00
      0.00
商品描述

标准配置Standard configuration
FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机


可选配置Optional configuration
主轴直联 主轴油冷 数控第四轴 数控第五轴






性能特点 Performance characteristics

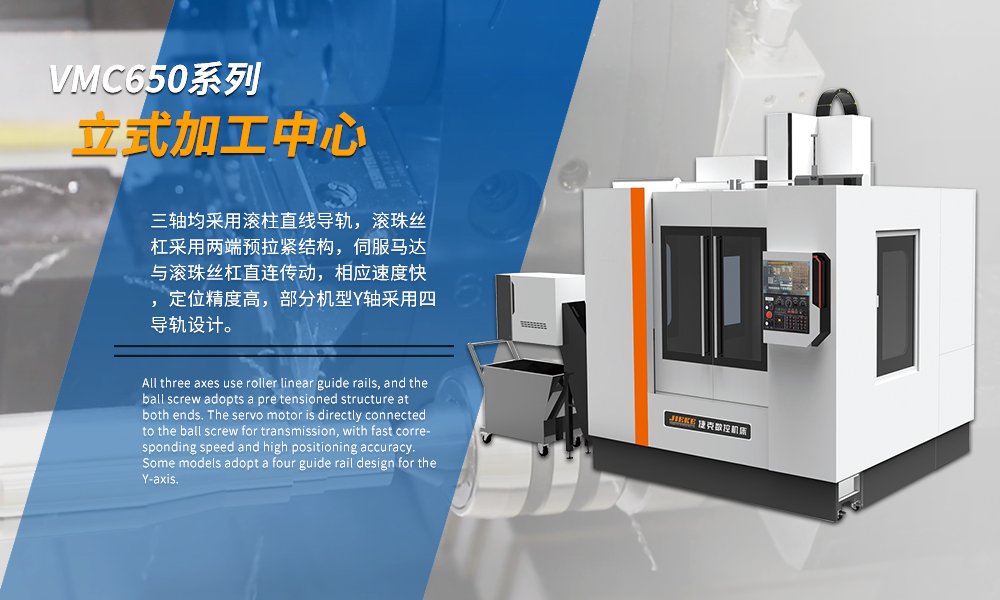

大型立柱稳固，“人”字型立柱结构，高速位移不震动，不变形，快速移动速度可达到48m/min，Z轴采用刹车式伺服马达驱动，搭配无配重设计，提升Z轴驱动性能，执行3D加工时，达到最佳表面精度。三轴均采用滚柱直线导轨，具备高刚性、低噪音、低摩擦特性，可获得最佳循圆精度。滚珠丝杠采用两端预拉紧结构，伺服马达与滚珠丝杠直连传动，相应速度快，定位精度高，部分机型Y轴采用四导轨设计。



主要规格/技术参数 Specifications/technical parameters


主要技术参数SPECIFICATIONSVMC650
行程 TravelX轴行程X axis travel650
Y轴行程Y axis travel500
Z轴行程Z axis travel500
主轴端面至工作台距离
Distance between spindle nose to table surface120~620
工作台 Workbench工作台尺寸Table size500×800
T型槽T slot3-18-125
工作台大负重Maximum table load400KG
主轴 Spindle主轴锥度/外径Spindle taper/outside diameterBT40/外径OD120
主轴转速Spindle speed8000/10000/12000/15000
主轴传动方式Spindle drive皮带/皮带/直连/直连 Belt/Belt/Inline/Inline
主轴中心至立柱导轨距离
Distance from spindle to column550
丝杆 ScrewX,Y,Z轴X. Y. Z axisX:4016 Y:4016 Z:4016
导轨 Guide
X,Y,Z轴X, Y, Z axisX:35 Y:35 Z:35滚珠 Ball Bearing
三轴快速移动 Three-axis rapid traverseX,Y,Z轴快移X, Y, Z axis rapid traverseX:48Y:48Z:48
机床功率 Machine tool power主轴功率Spindle power5.5KW
X轴功率X axis power8NM
Y轴功率Y axis power8NM
Z轴功率Z axis power12NM
刀库 Tool magazine刀库类及刀具数量
Tool magazine and tool number		机械手（圆盘刀库）Manipulator（disc tool magazine)24T
换刀时间
Tool change time2.1s
机械精度 Mechanical precision定位精度Positioning accuracy0.005/300
0.005/300
重复定位精度Repeated positioning accuracy0.003/300
0.003/300
系统System日本三菱、日本发那科 Mitsubishi Fanuc
机床重量Machine weight4.5T
