  • VMC850立式加工中心

  • VMC850立式加工中心

    标准配置Standard configuration
    FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机


    可选配置Optional configuration
    主轴直联 主轴油冷 数控第四轴 数控第五轴





    • 0.00
      0.00
商品描述

标准配置Standard configuration
FANUC Oi-MF.M80A,西门子828D.三菱M80B,台湾新代等国内外知名品牌数控系统台湾BT40主轴单元台湾24把刀库台湾滚珠丝杠日本知名品牌轴承间接式自动润滑 分离式电子手轮 电气柜空调 链式排屑机


可选配置Optional configuration
主轴直联 主轴油冷 数控第四轴 数控第五轴







性能特点 Performance characteristics

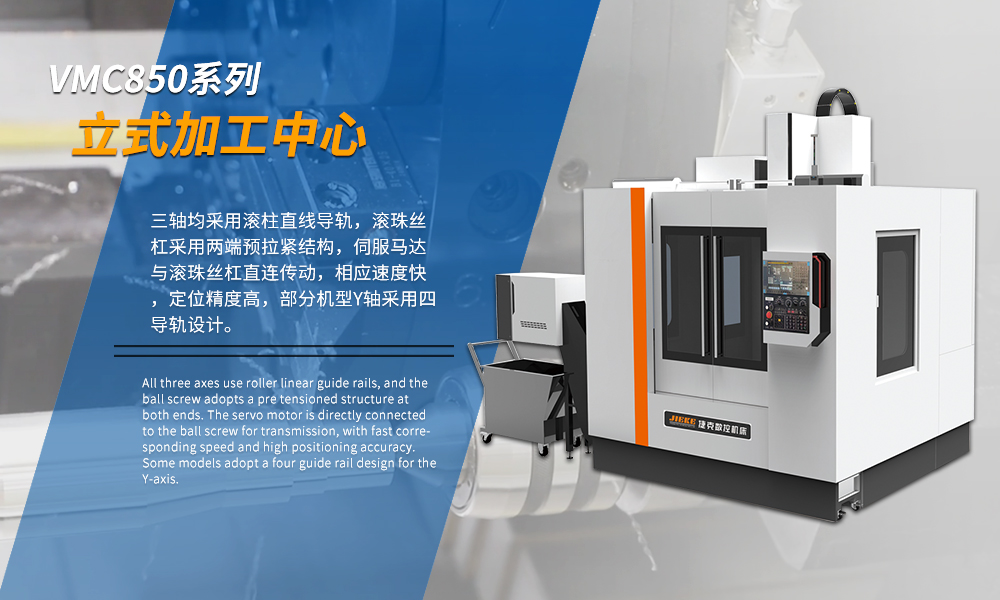

大型立柱稳固，“人”字型立柱结构，高速位移不震动，不变形，快速移动速度可达到48m/min，Z轴采用刹车式伺服马达驱动，搭配无配重设计，提升Z轴驱动性能，执行3D加工时，达到最佳表面精度。三轴均采用滚柱直线导轨，具备高刚性、低噪音、低摩擦特性，可获得最佳循圆精度。滚珠丝杠采用两端预拉紧结构，伺服马达与滚珠丝杠直连传动，相应速度快，定位精度高，部分机型Y轴采用四导轨设计。



主要规格/技术参数 Specifications/technical parameters


主要技术参数SPECIFICATIONSVMC850
行程 TravelX轴行程X axis travel800
Y轴行程Y axis travel500
Z轴行程Z axis travel500
主轴端面至工作台距离
Distance between spindle nose to table surface150~650
工作台 Workbench工作台尺寸Table size500×1000
T型槽T slot3-18-100
工作台大负重Maximum table load500KG
主轴 Spindle主轴锥度/外径Spindle taper/outside diameterBT40/外径OD 150
主轴转速Spindle speed8000/10000/12000/15000
主轴传动方式Spindle drive皮带/皮带/直连/直连 Belt/Belt/Inline/Inline
主轴中心至立柱导轨距离
Distance from spindle to column550
丝杆 ScrewX,Y,Z轴X. Y. Z axisX:4016Y:4016Z:4016
导轨 Guide
X,Y,Z轴X, Y, Z axisX:35 Y:45 Z:45滚珠 Ball Bearing
三轴快速移动 Three-axis rapid traverseX,Y,Z轴快移X, Y, Z axis rapid traverseX:48Y:48Z:48
机床功率 Machine tool power主轴功率Spindle power7.5KW/11KW
X轴功率X axis power12NM
Y轴功率Y axis power12NM
Z轴功率Z axis power18NM
刀库 Tool magazine刀库类及刀具数量
Tool magazine and tool number		机械手（圆盘刀库）Manipulator（disc tool magazine)24T
换刀时间
Tool change time2.1s
机械精度 Mechanical precision定位精度Positioning accuracy0.005/300
重复定位精度Repeated positioning accuracy0.003/300
系统System日本三菱、日本发那科 Mitsubishi Fanuc
机床重量Machine weight5.2T
